أوعية معزولة الأرض

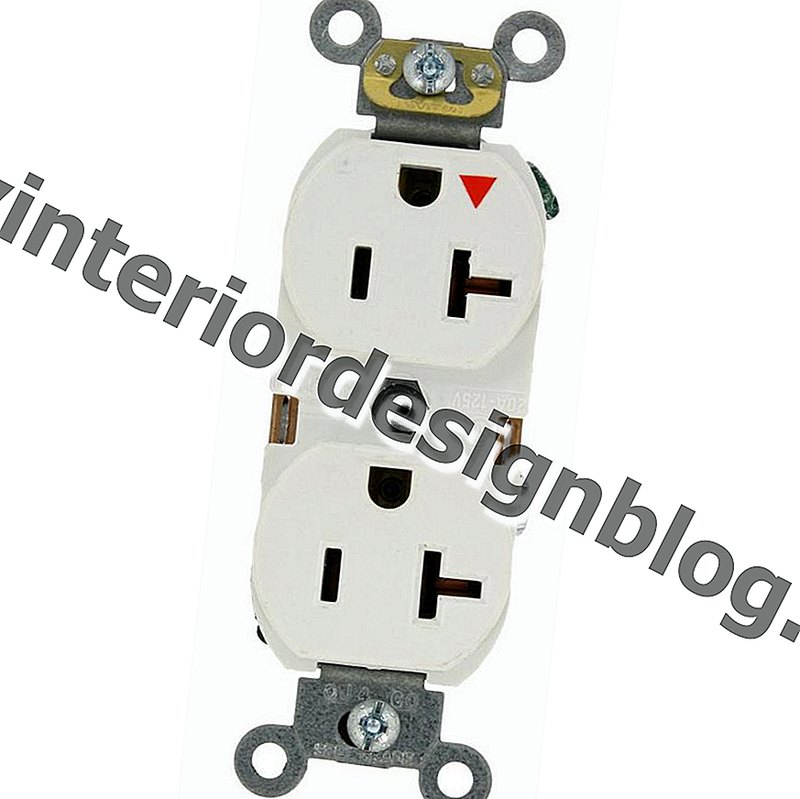

غالبًا ما توجد أوعية الأرض المنعزلة (المخارج الكهربائية) في المستشفيات والمرافق الطبية الأخرى والمباني التجارية وبعض الأماكن الصناعية. قد يكون لهذا الوعاء الخاص وجه برتقالي بمثلث أخضر صغير أو وجه أبيض به مثلث برتقالي صغير. المثلث هو إشارة رسمية إلى أن الوعاء له أرض معزولة. الأوعية الأرضية المعزولة لها بناء خاص وأسلاك تساعد في القضاء على "الضوضاء" الكهرومغناطيسية التي يمكن أن تؤثر على المعدات الإلكترونية الحساسة. نادرًا ما يتم تثبيتها في المنازل ولكن يتم استخدامها في بعض الأحيان في عمليات التثبيت الكبيرة لمكافحة تداخل الضوضاء مع الصوت والفيديو وأجهزة الكمبيوتر.

القرق

من خلال الأوعية المؤرضة المؤلفة من 3 فتحات ، يتم توصيل الفتحات الأرضية لكلا نصفي الوعاء الكهربي ببرغي الوعاء الأرضي. يحتوي سلك الدائرة على سلك أرضي يتصل بالمسمار الأرضي لإكمال اتصال السلامة الأرضية للوعاء. إذا كانت الدائرة التي تغذي الوعاء تشتمل على مضمار سباق معدني (قناة وصناديق كهربائية) ، فيمكن أيضًا وضع الوعاء على صندوقه والقناة عبر "المعدنين" أو آذان التركيب ، التي تربطه بالمربع.

يحتوي وعاء الأرض المعزول أيضًا على النكات والمسمار الأرضي ، ولكن يتم عزل النكات كهربائيًا من المسمار الأرضي. لذلك ، يمكن استخدام المسمار الأرضي وجسم الوعاء لمسارين أرضيين منفصلين. يعزل هذا الفصل فتحات الوعاء عن أي ضجيج موجود في المجاري المائية.

شبكة أسلاك

يبدأ التكوين الأساسي للأسلاك في وعاء IG بكبل من 3 أسلاك بسلك أرضي. يتصل السلك الأسود الساخن بالمحطة النحاسية اللون على الوعاء. يتصل السلك الأبيض المحايد بالطرف ذي اللون الفضي ، وسلك الأرض العاري يتصل بالمسمار الأرضي الموجود في الصندوق الكهربائي المعدني. يتم استخدام السلك الأحمر كأرض معزولة للوعاء ؛ يتم توصيله بمسمار الوعاء الأرضي ، ثم يتميز بشريط طور أخضر (في كلا الطرفين) للإشارة إلى أنه سلك أرضي خاص ، بدلاً من سلك ساخن.

في اللوحة الكهربائية ، يتصل كل من السلك الأرضي العاري والسلك الأحمر المسجلة باللون الأخضر بالحافلة الأرضية. في بعض الأحيان لا يوجد سوى حافلة محايدة في اللوحة ، وهذا مرتبط بحالة اللوحة الكهربائية. يسمح ذلك بالاتصال المحايد والأرضي بنفس الإمكانات ، مما يجعل هذا الاتصال اتصالًا محايدًا / أرضيًا. إذا كان ذلك ممكنًا ، فيفضل وجود اتصال أرضي مباشرة بحافلة التأريض ، المتصلة بقضيب أرضي. يوفر هذا الاتصال الأرضي الخاص بين الوصلة الأرضية للأرض المعزولة والأرض المحايدة للوحة الكهربائية أو الحافلة المحايدة مسارًا أرضيًا مخصصًا لتدفق الكهرباء دون تدخل الكهرومغناطيسي.

ملاحظة: تتضمن العديد من التطبيقات التي تحتوي على أوعية أرضية معزولة متطلبات تثبيت محددة للغاية والتي قد لا يتم الوفاء بها بواسطة المثال البسيط الموضح هنا.

هل تحتاج واحد؟

قد تبحث عن أوعية أرضية معزولة لحل الضوضاء أو مشاكل الأز في الأجهزة الإلكترونية الخاصة بك. ولكن هناك احتمالات ، هناك طرق علاج أسهل بكثير من تثبيت دائرة جديدة تغذي وعاء IG. بالنسبة للمبتدئين ، تستخدم معظم الأسلاك في المنازل الحديثة كبلات غير معدنية (Romex) وصناديق كهربائية بلاستيكية. يؤدي هذا إلى إنشاء نظام أرض معزول ، وتثبيت وعاء IG ليس ضروريًا. أحد أبسط العلاجات التي يجب تجربتها هو توصيل جميع الأجهزة الإلكترونية المتصلة (بواسطة كبلات AV) بشريط طاقة واحد موصول بمأخذ منفرد. هذا يلغي احتمال وجود "حلقة أرضية" ناتجة عن توصيل الأجهزة المترابطة بأكثر من وعاء واحد.
