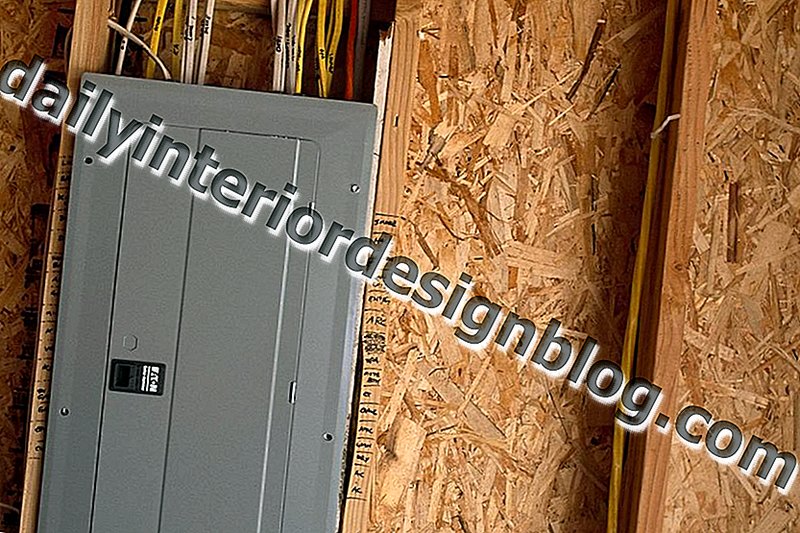

يبدأ النظام الكهربائي في منزلك بأسلاك الخدمة الرئيسية التي تدخل منزلك من خط المرافق العامة أو أسلاك التغذية تحت الأرض وتتصل بلوحة الخدمة الرئيسية ، والتي عادةً ما تكون موجودة في مساحة المرافق. حتى هذه المرحلة ، ينتمي جهاز النظام إلى شركة مرافق الطاقة. لكن من لوحة الخدمة الرئيسية ، ينقسم التيار إلى دوائر فرعية فردية ، يتم التحكم في كل منها بواسطة قاطع دائرة منفصل.
قواطع الدائرة بدء كل فرع الدائرة
يتم التحكم في لوحة الخدمة الرئيسية بواسطة قاطع الدائرة الرئيسي الذي يعمل بمثابة قطع الاتصال الأساسي لإمداد الطاقة بلوحة الخدمة الرئيسية. هذا عادةً ما يكون قاطع دارة ثنائي القطب من 100 إلى 200 أمبير يوفر تيارًا عند 240 فولت ويغذيه إلى قضبان ناقل ساخن بقوة 120 فولت يعملان عموديًا من خلال اللوحة.
يوجد أسفل قواطع الدائرة الرئيسية ، صفين من قواطع الدائرة الأصغر ، وهذه هي التي تشكل بداية الدوائر الفرعية الفردية التي تعمل على جميع مناطق منزلك لتوفير الطاقة. ستكون هذه الكسارات الفردية إما قواطع سعة 120 فولت ، حيث يتم النقر على واحد فقط من قضبان الحافلات الساخنة في اللوحة ؛ أو سيكونون قواطع 240 فولت التي تتصل اثنين من قضبان الحافلات 120 فولت. وبالتالي ، ستكون دوائرك الفرعية إما دوائر بجهد 120 فولت - والتي تغذي جميع المنافذ ودوائر الإضاءة القياسية ؛ أو ستكون دوائر بجهد 240 فولت - وهي عبارة عن دوائر تغذية تغذي الأجهزة الرئيسية ، مثل مجفف ملابس كهربائي ، ومجموعة كهربائية ، ووحدات تكييف الهواء المركزية.
دائرة التيار الكهربائي
يمكن أن تتباين كلتا الدوائر الفرعية بجهد 120 فولت و 240 فولت في مقدار الطاقة التي تقدمها ، وهي كمية تقاس بالأمبيرات. الدوائر الفرعية للدوائر 120 فولت تكون عادةً دوائر 15 أمبير أو 20 أمبير ، على الرغم من أنها في بعض الأحيان تكون أكبر من ذلك. بالنسبة للدوائر ذات الجهد 249 فولت ، يكون التيار في كثير من الأحيان 30 أو 40 أو 50 أمبير. يمكن قراءة قوة كل دائرة فرعية عن طريق الطباعة على رافعة كل قاطع الدائرة. يجب أن تكون الأسلاك المتصلة بهذه الدائرة كافية أيضًا للتعامل مع حمل الدائرة الفرعية ؛ إن ربط الأسلاك التي تكون أصغر من اللازم بالنسبة إلى دارة التيار الكهربائي يمثل خطرًا محددًا بالحريق. فيما يلي تصنيفات أجهزة قياس الأسلاك الفردية:
- 15 أمبير : سلك نحاسي قياس 14
- 20 أمبير : سلك نحاس عيار 12
- 30 أمبير : سلك نحاسي قياس 10
- 45 أمبير : سلك نحاس عيار 8
- 60 أمبير : سلك نحاس عيار 6
- 80 أمبير : الأسلاك النحاسية 4 المقاييس
- 100 أمبير : سلك نحاس عيار 2
عادة ليست هذه مشكلة ، لأن الدوائر الأصلية في منزلك من المحتمل أن تكون سلكية بشكل صحيح. ومع ذلك ، في أي وقت يتم تمديد دائرة ، من الأهمية بمكان أن الأسلاك الجديدة هي المقياس المناسب لامبيرية الدائرة. إنه خطأ DIY شائع في السلك ذي حجم المقياس غير الصحيح.
أنواع
هناك عدة أنواع مختلفة من الدوائر الفرعية في منزلك.
- دوائر الأجهزة المخصصة هي تلك التي تخدم جهازًا واحدًا فقط وغالبًا ما تتطلبها Code. يمكن أن تكون دوائر 120 فولت أو دوائر 240 فولت ، وتخدم الأجهزة مثل النطاقات الكهربائية ، وغسالات الصحون ، والثلاجات ، ومخلصات القمامة ، ومكيفات الهواء ، ومجففات الملابس. عادة ، سيتطلب أي جهاز يحتوي على محرك دائرة مخصصة.
- دوائر الإضاءة هي ما تبدو عليه - دوائر تخدم احتياجات الإضاءة العامة في الغرف. عادة ، سوف تخدم دائرة الإضاءة عدة غرف ، ومعظم المنازل لديها عدة. ميزة واحدة لفصل دوائر الإضاءة من الدوائر منفذ هو أن كل غرفة سوف تترك مع بعض وسائل الإضاءة لهم إذا تم إغلاق دائرة واحدة. أثناء العمل على دائرة الإضاءة ، على سبيل المثال ، يمكن استخدام مصباح المكونات لإضاءة الفضاء.
- دوائر المخرج هي دوائر تخدم فقط منافذ المكونات للأغراض العامة فقط. يمكن أن تكون خاصة بالغرفة ، أو لمجموعة من الغرف. على سبيل المثال ، قد تحتوي إحدى الطوابق الثانية في منزل صغير على دائرة أو دائرتي مخرج تخدم العديد من الغرف.
- دوائر الغرفة . اعتمادًا على كيفية توصيل المنزل بالسلك ، في بعض الأحيان ، يحتوي تخطيط الدائرة على جميع الأنوار والمنافذ في غرفة تخدمها دوائر فردية.
