لوحات فرعية كهربائية ، ولماذا قد تحتاج إلى واحد

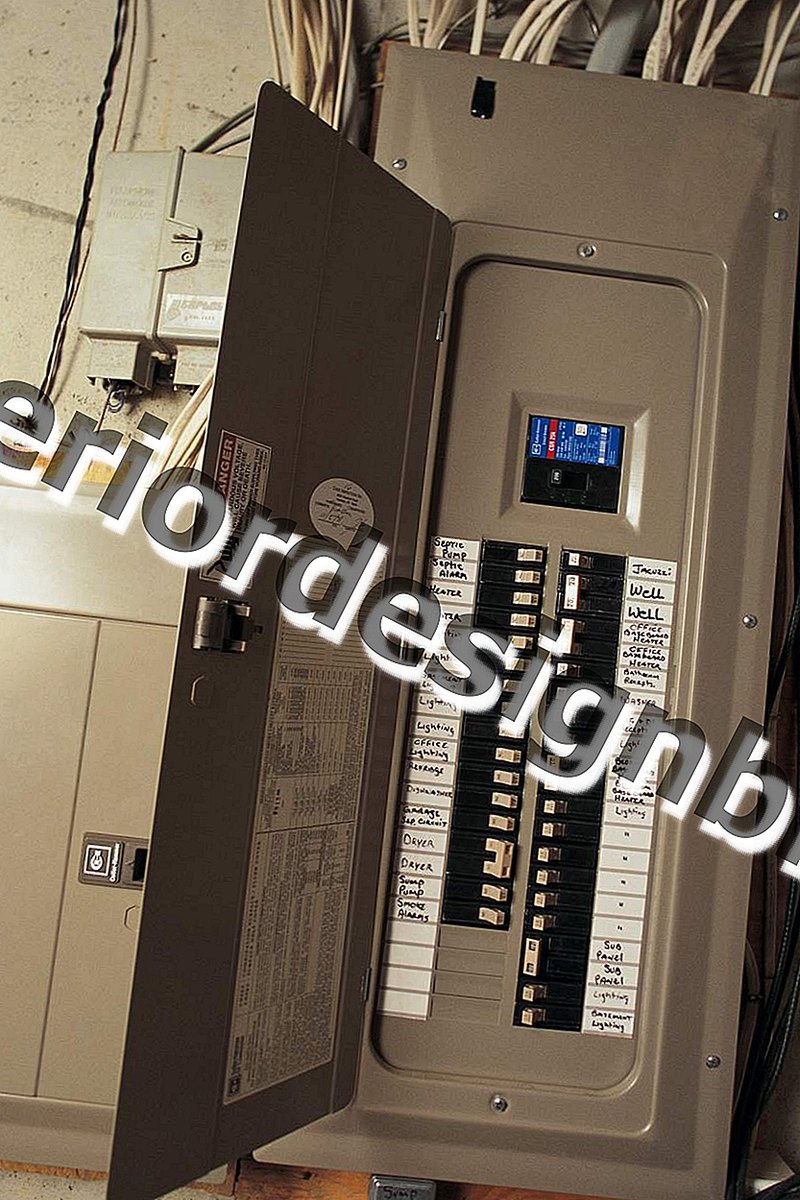

لوحة فرعية كهربائية هي لوحة قاطع الدائرة الثانوية التي تغذي اللوحة الرئيسية. تم تثبيته لسببين: إما أن تكون لوحة قاطع الدائرة الرئيسية مليئة بالفعل بالقواطع ولا توفر مساحة لتركيب دوائر إضافية ؛ أو تم تثبيت اللوحة الفرعية لوضع نقطة التحكم لبعض الدوائر في مكان قريب من المنطقة التي تخدمها - كما هو الحال في ورشة النجارة أو شقة في الطابق العلوي. عندما يكون الهدف ببساطة هو إضافة مساحة لمزيد من الدوائر ، يتم وضع اللوحة الفرعية بجوار اللوحة الرئيسية.

كيف تعمل لوحة فرعية

في المنازل الكبيرة الحديثة ، قد تجد في بعض الأحيان لوحين فرعيين رئيسيين ، كل منهما يستمد قوته من الأداة الرئيسية. عادة ما تكون هذه المنازل مزودة بخدمة 300 أمبير أو 400 أمبير ، حيث توجد لوحة رئيسية واحدة بسعة 200 أمبير ، بالإضافة إلى لوحة ثانية بقوة 100 أمبير أو 200 أمبير. في هذه الحالة ، على الرغم من ذلك ، لا يمكن وصف أي من اللوحات على أنها لوحة فرعية - كلاهما لوحة رئيسية ، ولكل منهما قاطع الإغلاق الرئيسي الخاص بهم.

لوحة فرعية حقيقية هي قواطع لوحة دوائر أصغر تحتوي على أربعة إلى 12 فتحات يتم تغذيتها من قواطع دوائر بجهد 240 فولت في اللوحة الرئيسية ، والمعروفة باسم قواطع التغذية . في معظم الطرق ، يعد الجزء الفرعي مجرد نسخة صغيرة من اللوحة الرئيسية ، مع نفس قضبان الحافلات الساخنة ، وقضبان الحافلات المحايدة والأرضية. ومع ذلك ، خلافًا للوحة الرئيسية ، لا يوجد لدى اللوحة الفرعية قاطع دائرة إغلاق رئيسي ، حيث تعمل قاطع التغذية في اللوحة الرئيسية في هذه الوظيفة.

كيف يتم توصيل لوحة فرعية

عندما يقوم كهربائي بتثبيت لوحة فرعية ، فإن العملية المعتادة هي أولاً تشغيل كابل التغذية من اللوحة الرئيسية إلى اللوحة الفرعية. عادة ما يكون هذا الكبل من ثلاثة أسلاك مزود بثلاثة موصلات معزولة بالإضافة إلى سلك أرضي نحاسي مكشوف. يجب أن يحتوي الكبل على مقياس سلكي يكفي لإمكانية تشغيل اللوحة الفرعية ، حيث يحتاج الجزء الفرعي 100 أمبير إلى أسلاك نحاسية # 4 ، على سبيل المثال.

يقوم العامل الكهربائي بتوصيل السلكين الساخنين من كابل التغذية إلى العروات الموجودة على قضبان الحافلات الساخنة في اللوحة الفرعية ، والسلك المحايد إلى شريط الحافلات المحايد ، وسلك التأريض النحاسي العاري إلى شريط ناقل التأريض.

مرة أخرى في اللوحة الرئيسية ، يقوم العامل الكهربائي الآن بتوصيل أسلاك التغذية الساخنة بقاطع دائرة جديد بجهد 240 فولت ، ثم يربط الأسلاك المحايدة والأرضية من كابل التغذية إلى قضبان الناقل المقابلة في اللوحة الرئيسية. أخيرًا ، يقوم العامل الكهربائي بتقطيع الكسارة في فتحة مزدوجة مفتوحة في لوحة الخدمة الرئيسية.

أصبحت اللوحة الفرعية جاهزة الآن لقبول قواطع الدوائر الفردية للدوائر المضافة التي يتم تثبيتها.

قضايا القدرات

هناك مشكلتان في السعة يجب مراعاتهما عند تثبيت لوحة فرعية. أولاً ، يجب أن يكون للوحة الفرعية نفسها قدرة تشغيل مناسبة للمنطقة والدوائر التي ستخدمها. وثانياً ، يجب أن تكون حجم الخدمة الرئيسية كافية لتوفير الطاقة للطلب الإضافي الذي أنشأته اللوحة الفرعية.

يوفر NEC (الكود الكهربائي الوطني) طريقة لحساب حمل القوة الكهربائية وحساب متطلبات الحمل للوحة الفرعية. فالكهربائيون على دراية جيدة بكيفية إجراء هذه الحسابات.

إذا كان لديك خدمة رئيسية قديمة تبلغ 60 أمبير أو 100 أمبير ، فمن الممكن تمامًا أنك ستحتاج إلى ترقية خدمة إلى 150 أمبير أو 200 أمبير قبل أن تتمكن من تشغيل لوحة فرعية جديدة بشكل كاف. هذا صحيح بشكل خاص إذا كنت تتوقع أن توفر اللوحة الفرعية الدوائر إلى غرفة رئيسية إضافية ، أو مشروع إعادة عرض المطبخ الشامل مع العديد من الدوائر الجديدة ، أو ورشة عمل مع احتياجات الطاقة الثقيلة. إذا كان لديك بالفعل خدمة تبلغ 200 أو 300 أمبير ، فليس من المشكلة عمومًا تثبيت لوحة فرعية 60 أمبير أو 100 أمبير ، ولكن من المحتمل أن تكون ترقية الخدمة ضرورية إذا كان لديك فقط 60 أمبير أو 100 أمبير .

سيقوم كهربائي يقوم بتركيب لوحة فرعية بحساب الأحمال ويوصي بترقية الخدمة إذا لزم الأمر. إذا كان الأمر كذلك ، فقد يكون أفضل حل هو حذف اللوحة الفرعية لصالح تثبيت لوحة رئيسية جديدة بها الكثير من الفتحات لكل من الدوائر الحالية والتوسعات المستقبلية. قد تحتوي اللوحات الرئيسية الكبيرة على ما يصل إلى 54 فتحة ، مما قد يكون كافياً لأي توسع مستقبلي يمكن تصوره.
